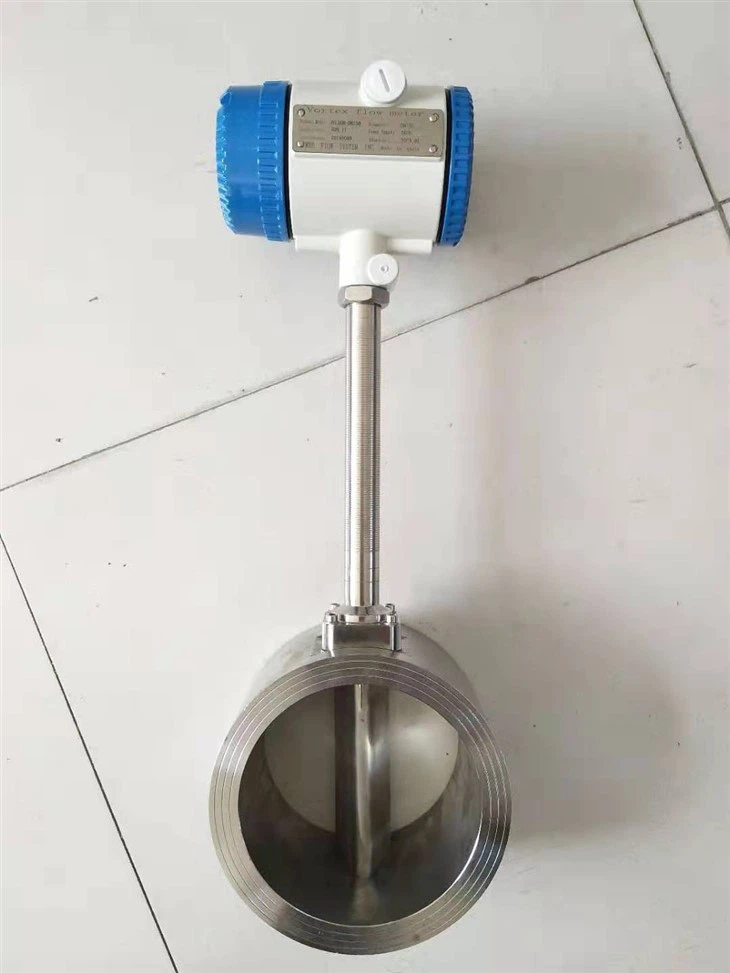

Vortex mérő

1. Működési elv:

Az örvénymérő egy folyadékáramlás mérésére szolgáló eszköz. A von Karman effektuson működik, ami azt jelenti, hogy amikor a folyadék átáramlik egy akadályon, örvény keletkezik az alsó oldalon. Ezek az örvények szabályos mintázatban váltakoznak egyik oldalról a másikra.

A hangszer tompa testtel rendelkezik, amely akadályozza a folyadék áramlását, és örvényeket hoz létre. Ezek az örvények nyomásingadozásokat okoznak, amelyeket a test oldalain elhelyezett érzékelők érzékelnek. Ezen nyomásingadozások gyakorisága egyenesen arányos a folyadékáramlással.

Előnye, hogy a mérendő folyadék viszkozitásától vagy sűrűségétől függetlenül pontosan méri az áramlást. Ez egy strapabíró eszköz is, nem tartalmaz mozgó alkatrészeket, így alacsony karbantartást igényel és hosszú élettartamú.

Összességében az örvényáramlásmérő megbízható és pontos eszköz, amely különféle ipari alkalmazásokban használható folyadékáramlás mérésére. Kialakítása egyszerű és strapabíró, és a legtöbb folyadék áramlásának mérésére széles körű alkalmazási lehetőséget kínál.

2. Vortex áramlásmérők osztályozása:

⑴. Csatlakozási módok osztályozása: karimás csatlakozás (karimás szabványok: DIN, ANSI, JIS), karimás befogás, menetes csatlakozás,

⑵. Kijelző típus besorolása:

※ Impulzus típus (kijelző nélkül, de csatlakoztatható áramlásösszesítőhöz vagy vezérlőeszközhöz),

※ Integrált típus kijelzővel,

※ Osztott típus (impulzustípus + áramlási összegző, ha a közeg hőmérséklete meghaladja a 250 fokot, az osztott típust kell használni),

※ Integrált hőmérséklet- és nyomástípus (egyidejűleg megjelenítheti a hőmérsékletet, a nyomást, az áramlási sebességet, főleg gőzközegben használják),

※ Split típus hőmérséklettel és nyomással

※ Ez a hőmérséklet- és nyomáskompenzációval ellátott áramlásmérő tömegegységeket képes megjeleníteni a gőz mérésekor, például: KG/H, tonna/H

3. Alkalmazási kör:

Az örvényáramlásmérő egy többfunkciós áramlásmérő eszköz, amelyet számos iparágban széles körben használnak. Egyedülálló kialakítása az áramló folyadék által létrehozott örvényeket használja fel az áramlási sebesség meghatározására.

Első alkalmazás: Olaj- és gázipar. Általában a földgáz, a kőolaj és a finomított termékek, például a benzin és a gázolaj áramlásának mérésére használják. Nagy pontosságú jellemzői és megbízhatósága ideálissá teszik ezekhez az alkalmazásokhoz.

2. alkalmazás: Vegyipar és petrolkémiai ipar. Különféle folyadékok és gázok áramlásának mérésére használják, beleértve a korrozív és koptató folyadékokat is. Használhatók veszélyes környezetben, például robbanásveszélyes vagy mérgező gázokat tartalmazó környezetben.

Harmadik alkalmazás: Élelmiszer- és italipar. Folyadékok, például tej, sör és üdítőitalok áramlásának mérésére szolgálnak. Élelmiszer-feldolgozási alkalmazásokban a gőzáramlás mérésére is használják.

4. alkalmazás: Víz- és szennyvíztisztító ipar. Használhatók a nyers, kezelt és szennyvíz áramlásának mérésére. Használhatók a kezelési folyamatokban használt vegyszerek áramlásának mérésére is.

Ezért az örvénymérőket számos iparágban széles körben alkalmazzák. Pontosságuk, megbízhatóságuk, sokoldalúságuk és különféle folyadékok és gázok mérésére való képességük miatt számos vállalkozás nélkülözhetetlen eszköze.

4. Szerkezet és méret:

⑴Az alap felépítés:

⑵fizikai méret:

Gyártó vagyunk, így az általunk gyártott összes termék mérete egyedi gyártású. Az alábbiakban néhány csőátmérőre vonatkozó méretek találhatók, ha többre van szüksége, forduljon hozzánk.

5. Áramlásmérő áramlási tartománya:

(1) Áramlási tartomány táblázat folyadékok és közönséges gázok mérésére:

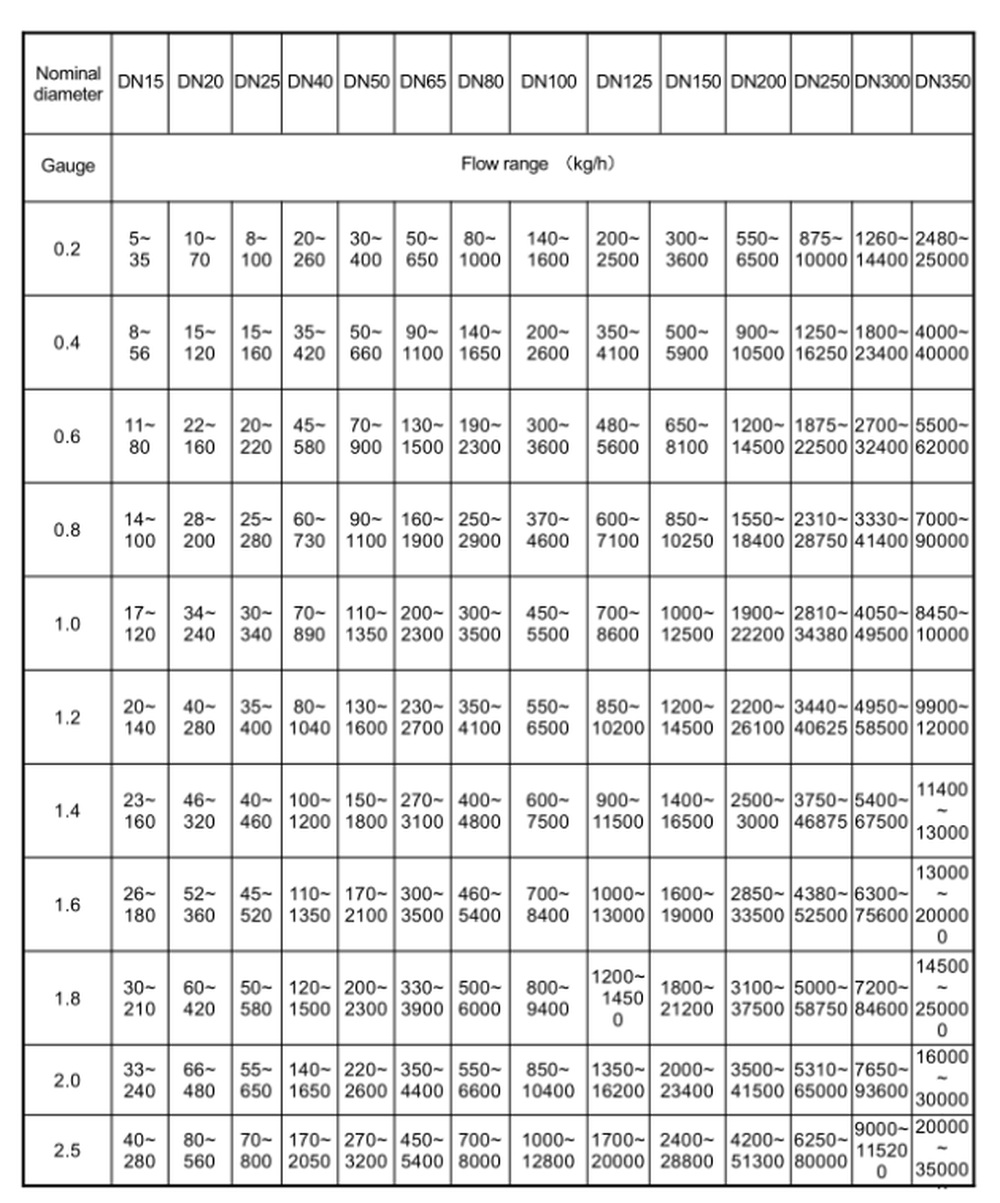

⑵ Tartománytáblázat a telített gőz és a túlhevített gőz áramlási sebességének mérésére:

6. Érzékelőgyártó műhely:

7. Telepítési követelmények:

(1) A telepítési hely környezeti hőmérsékletének meg kell felelnie a műszaki követelményeknek

(2) A telepítés helyén nem lehet erős vibráció és erős mágneses tér interferencia. Erős vibráció esetén rezgéscsökkentő intézkedéseket kell tenni
Például használjon rezgéselnyelő támasztékokat vagy rezgéselnyelő puha gumibetéteket.

(3) A telepítési helynek biztosítania kell az egyszerű telepítést és karbantartást.

(4) A telepítési hely környékét nem szabad korrozív gázokkal feltölteni vagy elönteni.

(5) Kerülje a közvetlen napfényt vagy a hosszú ideig tartó napsugárzást. Ebben az esetben meg kell tenni a szükséges árnyékolási intézkedéseket.

(6) Az érzékelőn lévő áramlási nyíl irányának összhangban kell lennie a folyadék áramlási irányával a csőben.

(7) A folyadék mérésekor ügyeljen arra, hogy a csővezeték tele legyen. Ha függőleges beépítésre van szükség, a folyadéknak alulról felfelé kell áramolnia.

(8) Az áramlásszabályozó szelepet nem az áramlásmérő előtt, hanem az áramlásmérő után kell felszerelni.

(9) A felső és alsó részek megfelelő hosszúságú egyenes szakaszokkal legyenek kialakítva a helyszíni feltételeknek megfelelően.
(lásd az alábbi táblázatot):

(10) A telepítési módszer a következő:

8.GYIK:

1. K: Ön gyártó?

V: Természetesen 20 éves gyártási tapasztalatunk van Kínában, és OEM-et, ODM-et tudunk biztosítani.

2. K: Mi a minimális rendelési mennyiség PCS?

V: A minimális rendelési mennyiségünk 1 db.

3.Q: Mennyi a szállítási idő?

V: A szállítási időt a vásárlási mennyiség és a szállítási idő alapján határozzuk meg. Ha a vásárlás mennyisége kevesebb, mint 50 DB, a gyártási időnk 7 munkanapra becsülhető. A szállítási idő a szállítási cím alapján kerül meghatározásra, a szállítási mód pedig a szállítási időt számítja ki.

4.K: Mik a fizetési módok?

V: Támogatjuk: TT fizetés, RMB fizetés, hitelkártyás online fizetés, Western Union fizetés, LC fizetés.

Ha további kérdése van, forduljon hozzánk, és megbeszéljük, hogy egy professzionális értékesítési képviselő felveszi Önnel a kapcsolatot, és válaszol minden kérdésére. A Henan Junyuan Automation Equipment Co., Ltd. munkatársai bármikor szívesen látják érdeklődését! ! ! !
